自転車の車輪は何処で回っているか？
考えた事はありますか？
それはハブ（車輪軸）が大きく関係しています。
ハブの中には「ボールベアリング」単純に言ってしまえば「鉄の球」が入っています。
コイツがコロコロと回る事によってホイール（車輪）が回転します。
仕組みが簡単に紹介されているサイト
http://www.dejicame.net/~samurai/mtb.dahon.habucyousei.html

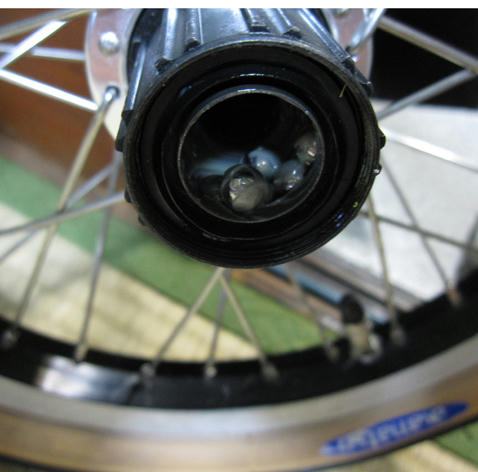

こんな感じで右左9個づつ入っています。
巷に出回っている「ママチャリ」は此処の精度が知れています。
ベアリングの精度が如何に良いかで回転が変わって（疲れない）きます。
使用しているシマノULTEGRA6600はシマノのグレードでは二番目ですが、中に入っているボールベアリングは対したものではありません。
回転も今一渋いので中に入っているボールを見直しました。

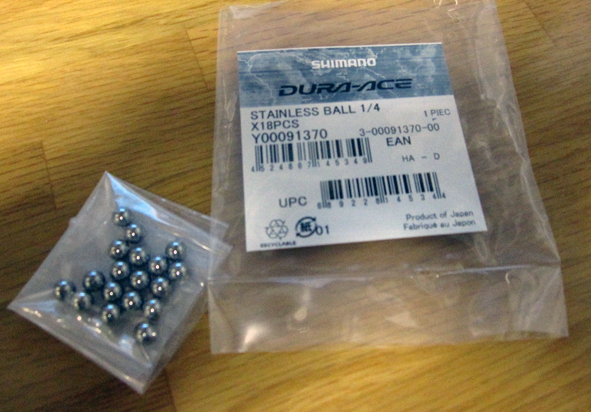

使用するのはワングレード上のDURA-ACEのステンレス素材のベアリングを使用しました。
シマノ製では最高のものになります
結果は・・・
あまり変わりませんね。（ガックリ）
ハブその物の精度が良くないのか、調整が良くないのか分かりませんが、効果が出ない改造は面白くない
この上には「セラミックボール」なる悪魔の実がありますが、いかせん高い！！
（市場に出回っている最上級のホイール等に使用されているものです
）
DURA-ACEのベアリングは18個で500円程。
でもセラミックボールは一個で700円以上、下手をすれば・・・(((ﾟДﾟ)))
セラミックボール買ったらハブ何個買えます？って、まさに「悪魔の実」
・・
・・・
・・・・・
悪魔に魂売りました。

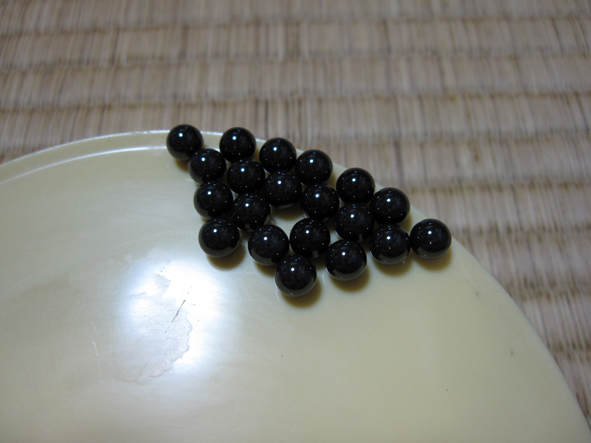

とある所から格安で購入した「セラミックボール」です。
でも精度は折り紙付き。（Ｇ３と言う最高規格）
これで効果が無いとちょっと凹むなぁ～
さてどんな風になりますか？
グリスアップしてはめ込んでみて、球当たり調整。
さて・・・
回してみると・・・
おおぉ！！
なんかスルスル回る！！
確かに「前より回してますよ！」と自己主張してます。
（動画があればより分かりやすいのですが・・・）
雨続きで室内で出来る作業を考えてやってみましたが、これは以外と効果大でした。
このベアリング交換は案外お勧めの改造かもしれません。
（無論金銭に糸目を付けなければ、もっと効果のあることも・・・）

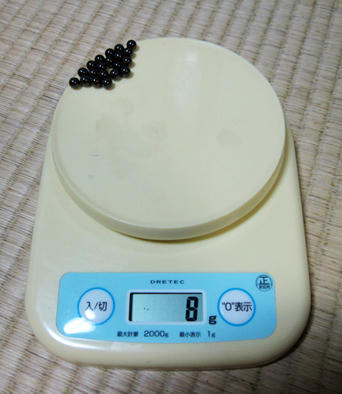

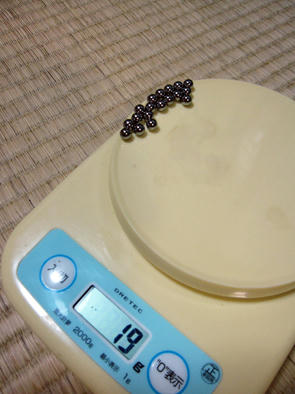

重さも若干（11グラムほど）軽量化されました？？
フレームのマークシールをデザインする前に、分解出来る所は部品を外して置く。
まず初めに今回の再塗装の色は「黄色」と決めていました。
それも「ひまわりの様な黄色
」
美瑛で見たひまわり畑を見て「こんな色の自転車に乗りたい」と前々から思っていたので。
色の選定は図書館等で色見本を調べてから決める事に。
あとはどれだけ小生の持っているイメージ色を具現化してくれるか？
これには塗装技術だけでなく、自転車の構造にも理解のある所を見つけなければいけません。
今回塗装のお願いをしたのは絹自転車製作所。
ただ個人的に金銭に余裕があれば「カドワキコーティング」のパウダーコーティングが一番良いのでは？と思います。
（多摩美にも塗装講義しているとか・・・講義受けてみたい・・・）
ただ今回窓口の自転車店に見積もりをお願いしたら、諸々含めて「10万を超える」との事。
そりゃ「金銭的に無理」と言う事で、絹自転車製作所に塗装を依頼することにしました。

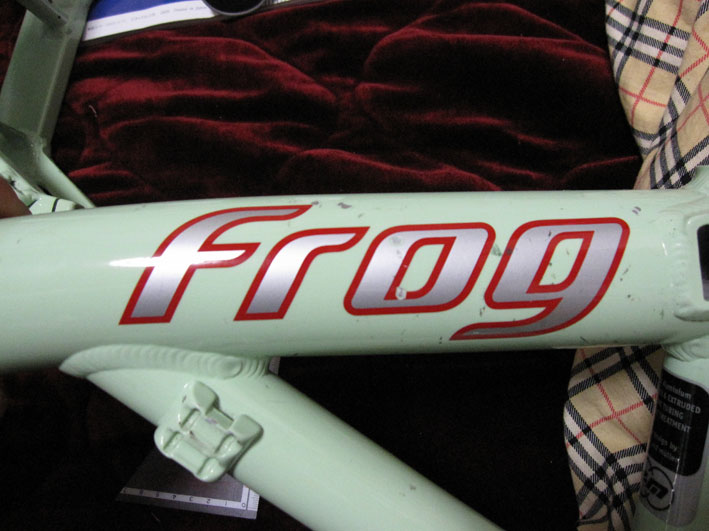

さてマークをデザインする上で、基本の「Frog」と言う書体は維持したいなぁ・・・と。
随分塗装も剥げてきてました。

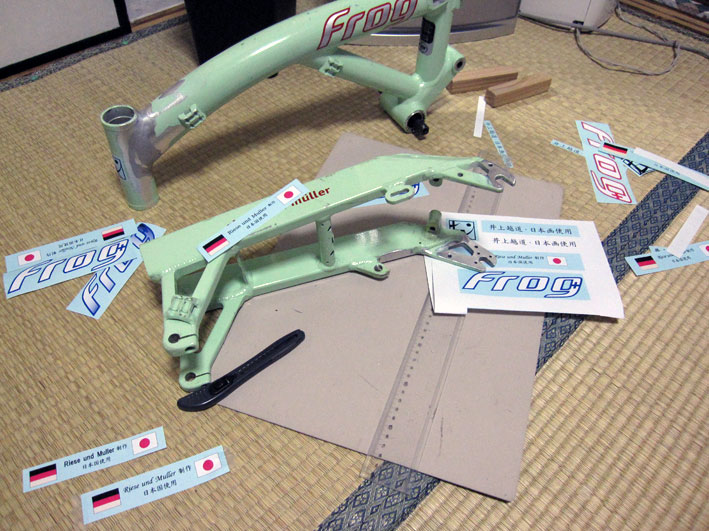

デザイン途中の散乱した部屋。
この時点でも3割ほど・・・まだまだ調整は続きました。
まぁ遠巻きから見て、あまり変わった書体にするとＦｒｏｇ？と思われるのもイヤなんで。
でも「そのまま」ですと芸がないので、若干弄る事にしました。
書体の色はボディーカラーの黄色に合わせて「藍色と白」を基調に。
あと元の書体が若干大きいので、一回り小さくする事にしました。
r&M社のヘッドマークの変わりに小生の「花印」として使っている「越」の字を。
（大きさを決めるのに何枚の紙を使った事か・・・）
あとはリアには今回の日独の友好をイメージして「国旗」を掲揚することに。
ちなみに左が上位（敬意を表す）の国を表すとの事で、このドイツ製自転車に敬意を表し独国旗を左に。
友好の意味で我が国の日の丸は右に掲揚させて頂きました。

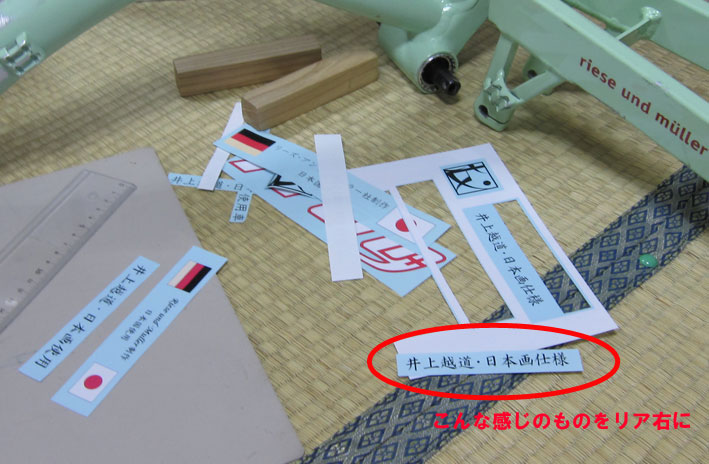

最後にリア右に何を付けようか？
色々考えましたが、遠目にもインパクトがあり、盗難にも対応でき（盗難したくなくなる）なおかつ絵描きとして営業に使えるデザインは・・・う～ん・・・
と苦慮した結果、名前＆日本画描いてますよ！的なノリでこんなのを作りました。
ダサいと思われた方！
予想通りの思考でありがとうございます。
そう言う方がいる事で、既に盗難予防になっていると確信してます。
イメージ的にはこの感じ
でも故忌野清志郎氏の「オレンジ号」も新宿で盗難にあっているし、油断は禁物。
さて発注をかけてから、それは長い長い時間が掛かりました。
（当方のこだわりが色々とご面倒をかけました）
気になると言えば、地元静岡で大地震。
牧ノ原の東名高速が使えないとかで、友達が愚痴ってきた。
当家は問題ないようで一安心。
さて自転車作業の続きです。
フロントの問題が片付いたので、まずはリアのワイヤーの取り回し。

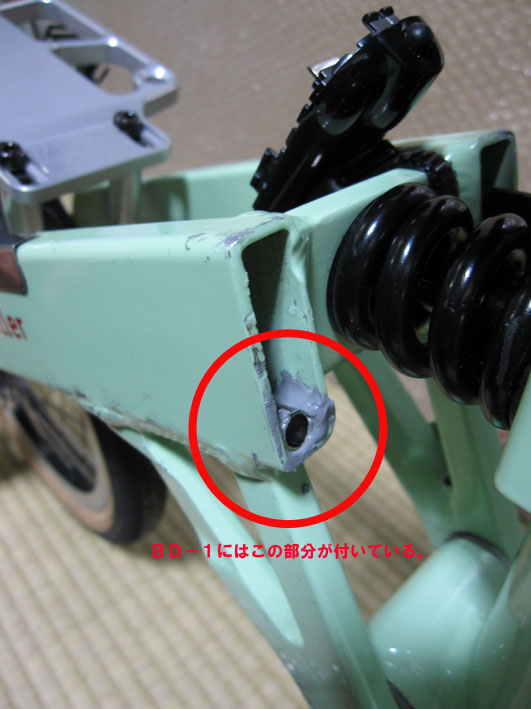

前々から「BD-1のようにリアにワイヤー穴があればいいなぁ～」と思っていたので作る。
（この工程は元に戻す事は不可です）
後はもう少し研ぎ出したりして修正

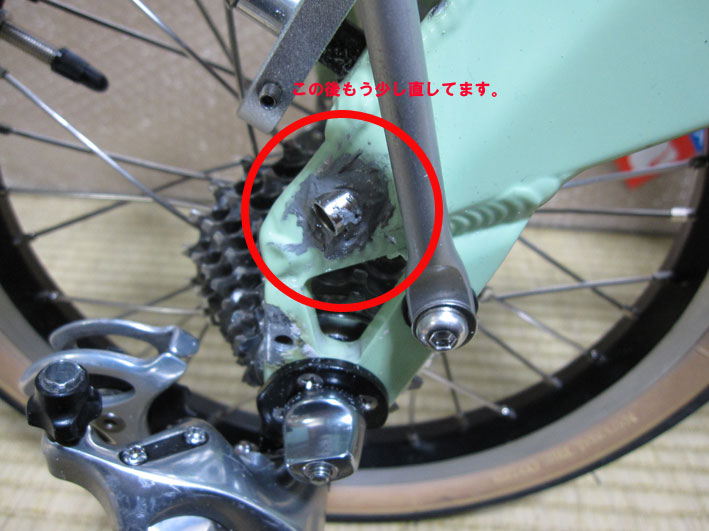

リア前はアルミの円柱をお馴染み「GM-8300」で接着。
後ろ部分は電動ドリルで「ガリガリ」と穴を開ける。
その後は同じくアルミ円柱を接着。
乾燥後は耐水ペーパーで接着面を整える。
完成品はもう少し肉盛りして削り出しました
これでリアワイヤーの取り回しは少し良くなったか？
本来この工程は「ｒ＆ｍ」の会社で行って欲しい工程です。
後はリアのエンド幅がシマノULTEGRA6600を嵌めるには狭いので、グラインダーで若干（おおよそ2～3mm)削る。
グラインダーで削る際、アルミは火花が出ないので削りやすい
これでリア（後ろ）の工作は終了。
次は塗装前の「カットマーク」のデザイン制作です。
しかし･･･これが以外に困難を極めました
さて「スポット溶接を凌ぐ！」と言う耐熱＆金属用超強力接着補修剤 GM-8300
お手並み拝見です。
クランプを外して、引っ張ったり、捻ったり、はたまたグイグイと体重かけてみました。
おいおい・・・ピクリとも動きゃしない
・・
・・・へぇ～
・・・・・やるじゃない！
正直接着剤侮っていました。
いや～現代の接着技術は凄いものだと、新たな発見です。
ただ接着部の硬度は少し柔らかいかな？
グラインダーで削ると、結構持って行かれます。
サンダーで丁寧に削っていくと、アルミっぽい質感が徐々に出てきます。

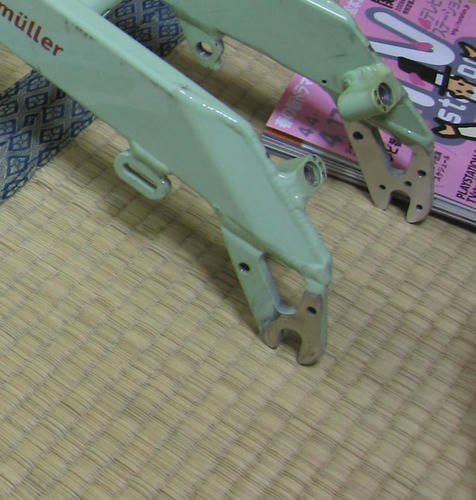

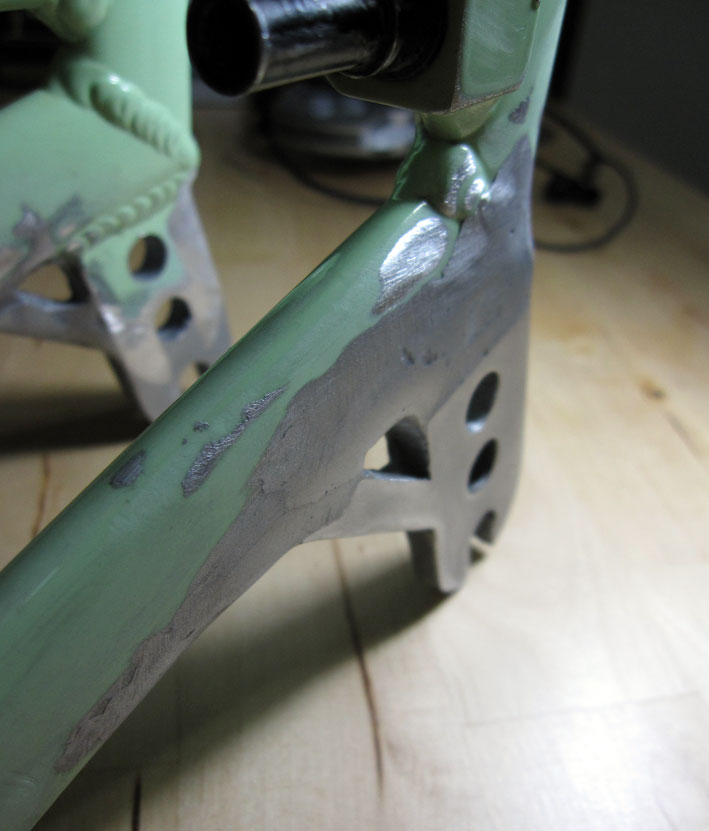

出来上がりはこんな感じです。
若干接着部とアルミ部では質感に差異あり。
まぁ割と上手くいった方でしょうか？

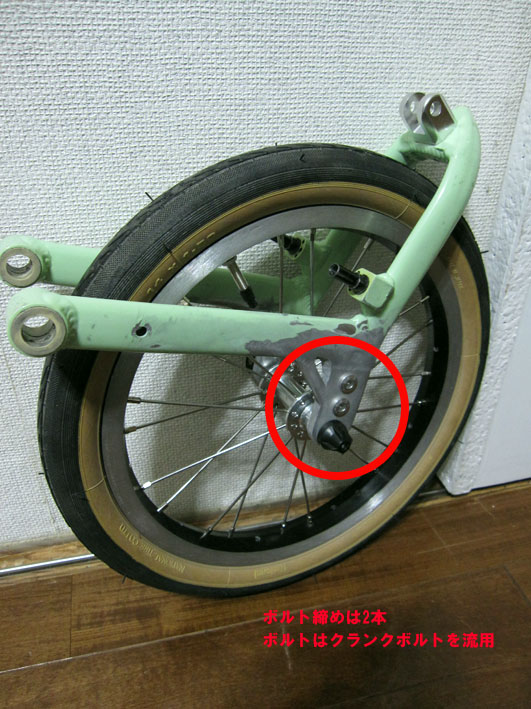

あと万が一接着溶接が外れた時でも問題ないよう、フロントホークと繋がる２つ穴はボルト締めをして固定。
溶接とボルトの２重の備えはあれば憂いなしです。

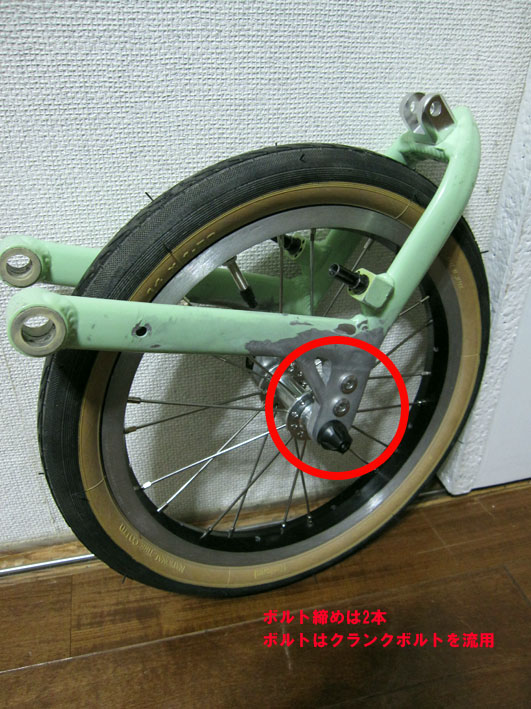

ボルト締めしたリア部分
ただ耐久強度は乗ってみないと分かりませんが・・・
（この辺りが自己責任）

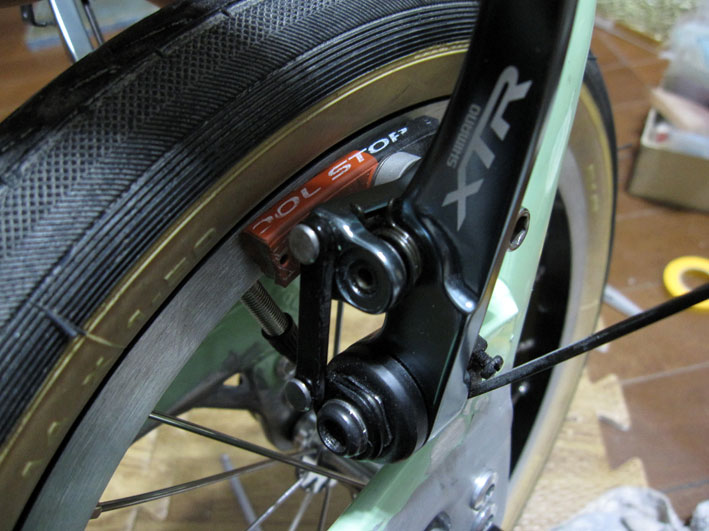

ブレーキの位置も確認してみましたが問題なし。
取り敢えず14インチのフロントの問題はこれで片付きました。
次は幾つか気になる部分を改良して行きます。
さて前輪が嵌らず、どうしたもんか･･･
色々とアイデアを練っていたが、思わぬ所からヒントを得ることが出来ました。
同じ12インチのトラコンを14インチ化している先人の知恵を拝見。
まさか日本のトランジットのアイデアを、ドイツ車に流用することになろうとは・・・
まさに日独同盟
まずフロントホークはエンドを延長することで決定。
でもエンドに鉄板とか付けると「元に戻せる改造」に初っ端から違反してしまう。
・・
・・・

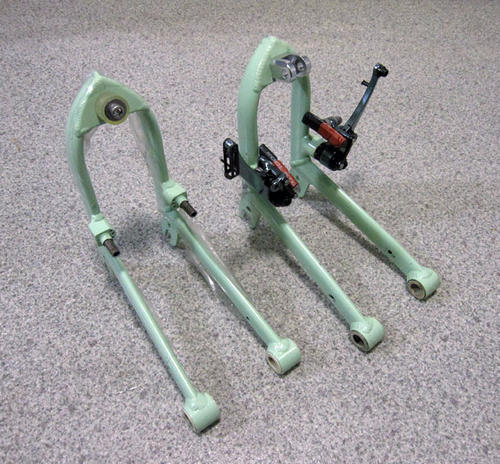

・・・・実はフロントホーク2本持ってまして（笑）
手前は新品
前に一度フロントホークを事故で壊してしまい、和田サイクル様に無理言って取り寄せた物が余っています。
ですので、今回は手持ちの一つを実験用で使う事に。
まずフロントエンドを延長するための金属板の設計、製図。
フレーム素材がアルミ素材なので、堅いアルミ板（A5052）を使用することに。
（船舶等で使われている比較的堅いアルミ材）
素材は東急ハンズで売っていたので、工房でお願いして加工してもらう。

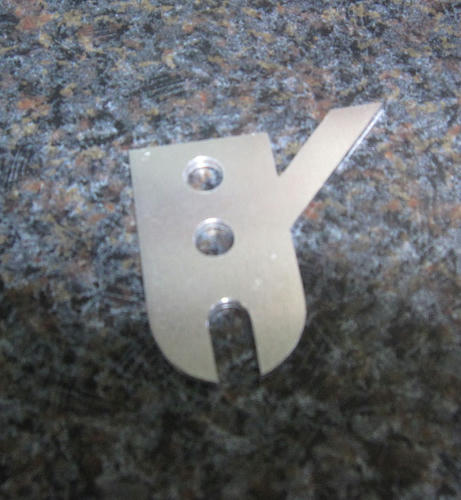

できあがった物がこちら
フロントエンドの完成イメージは「BD-1」のリアエンドを念頭にしています。
あとはアルミ板をどの様に取り付けるか・・・
溶接のテクニック等有れば（アルゴンガス等でアルミの溶接はかなり難しいとの事）良いのですが、小生そのようなテクはありません。
また今回の「特殊な工具などを極力使用しない」をテーマにしている訳ですしね。
ふむぅ～～

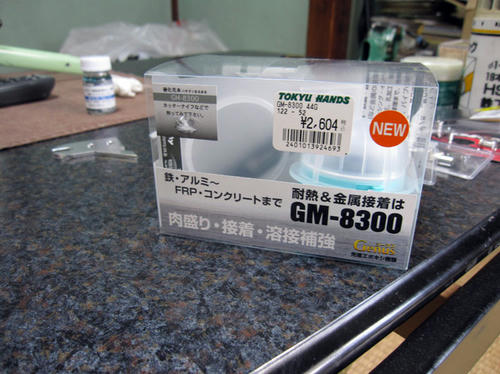

と色々と調べて行くと「耐熱＆金属用超強力接着補修剤 GM-8300」なる物を発見。
説明を読んでみると「スポット溶接を凌ぐ」との謳い文句。
正直「嘘だぁーー！！」
と思いましたが、ハンズで売っていたので、試しに使用してみる事に。
（着かなかったら捨てればいいやと思っていたが･･･）
お試しセットでも十分使える分量です。

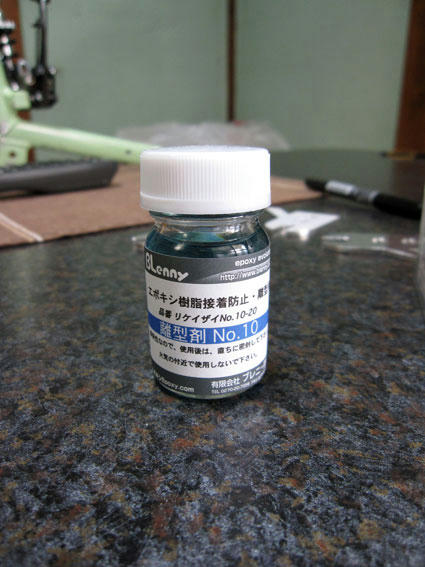

剥離剤も合わせて購入
２液溶剤タイプで分量を量って「混ぜ混ぜ
」

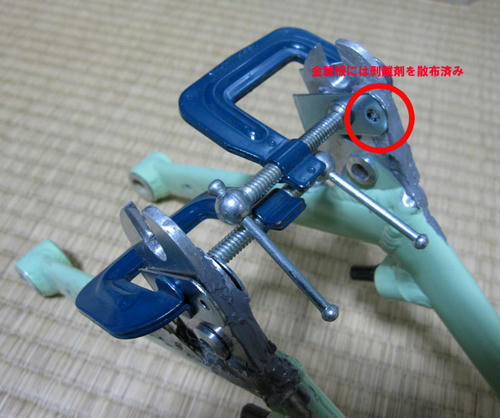

接着面を荒削りして、アルミ材を「ベタッ」と貼り付け、クランクで締め固定。
後は如何に接着されるのか？
取り敢えず、これで様子見です。
まぁ、上手く着かなかったら次の手を考えますけど。
